服务介绍：

锂电池异物分析、太阳能电池、能源电池、材料基因、轮胎工艺研究、混凝土腐蚀研究、混凝土中CI离子的迁移、3D打印材料等


案例分享：

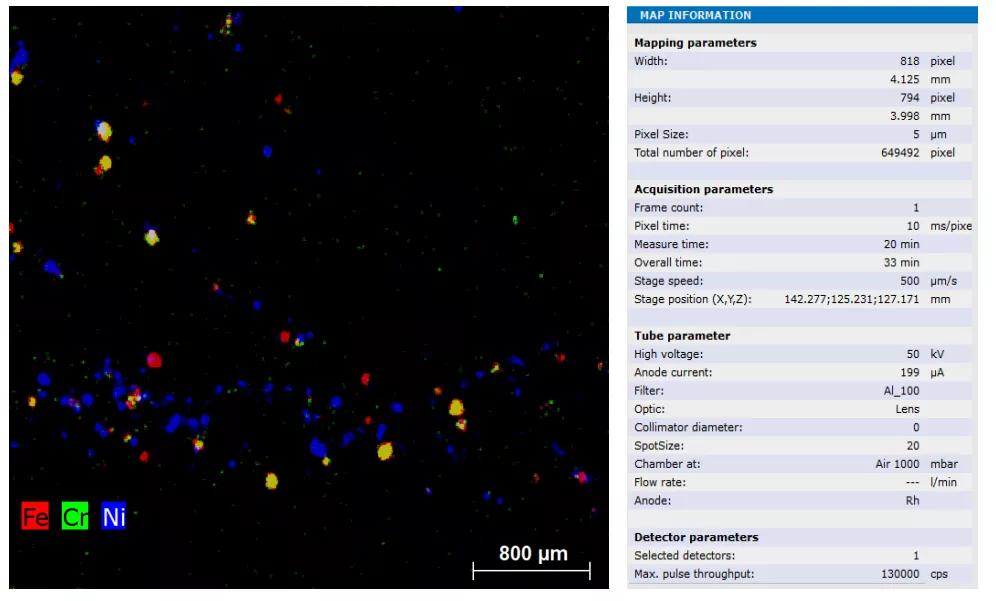

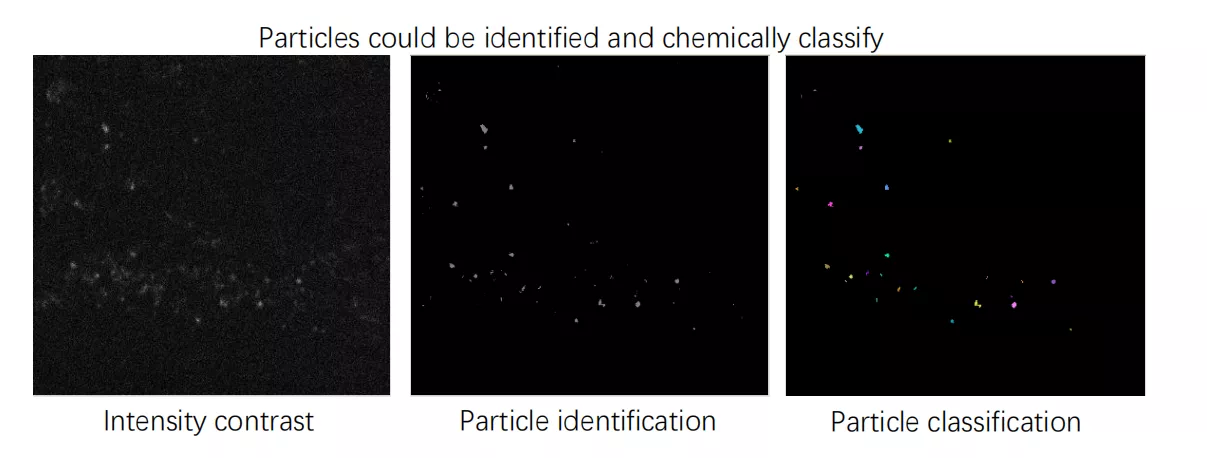

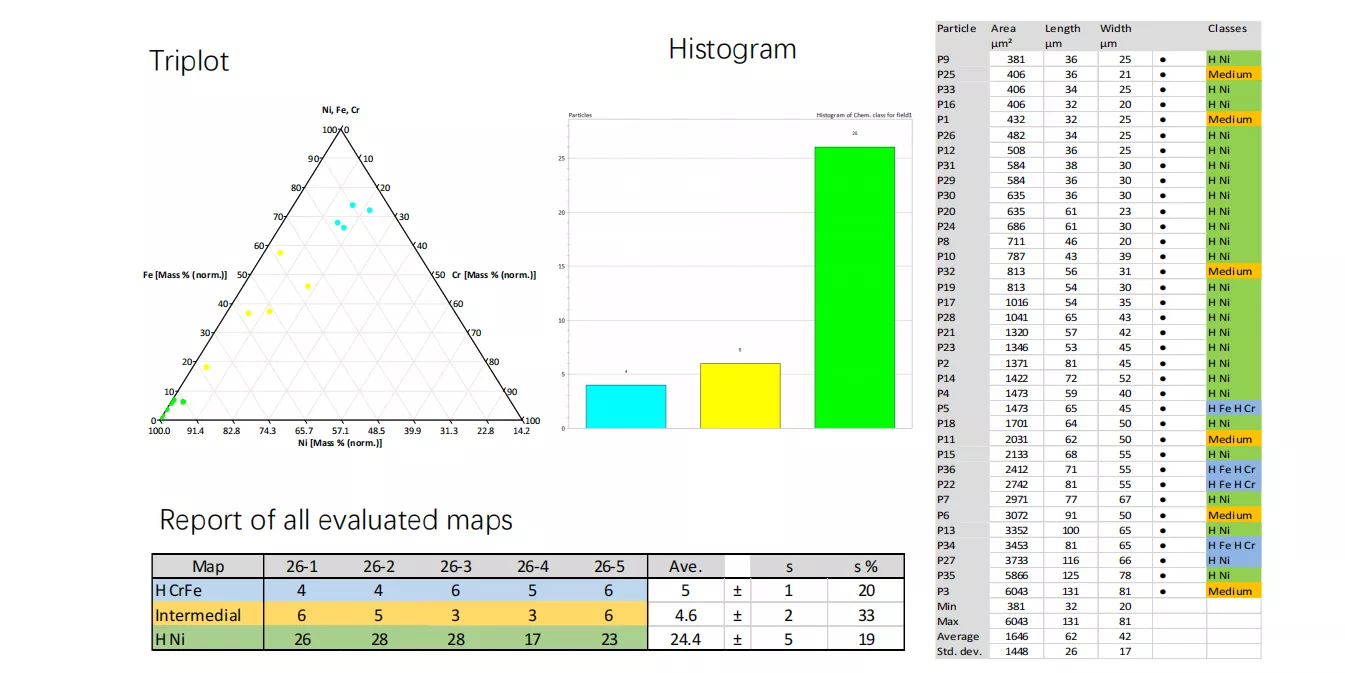

  • 锂电池异物分析

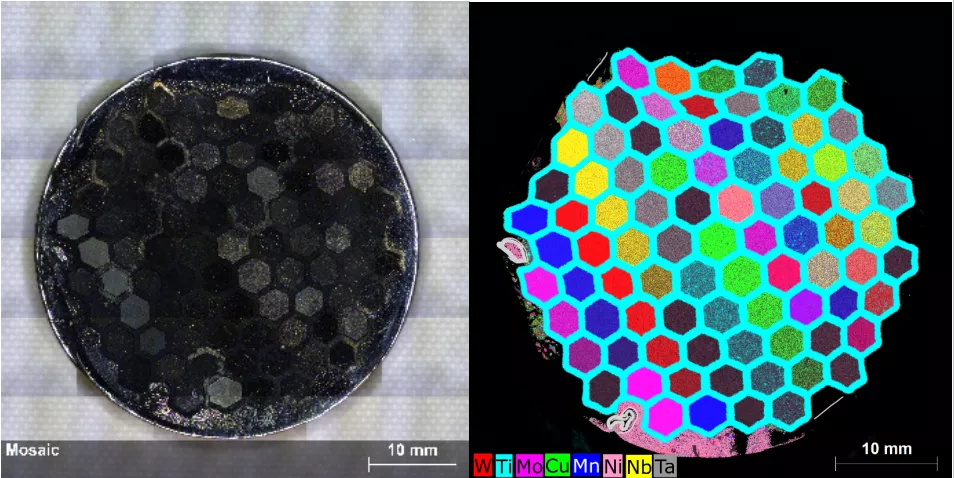

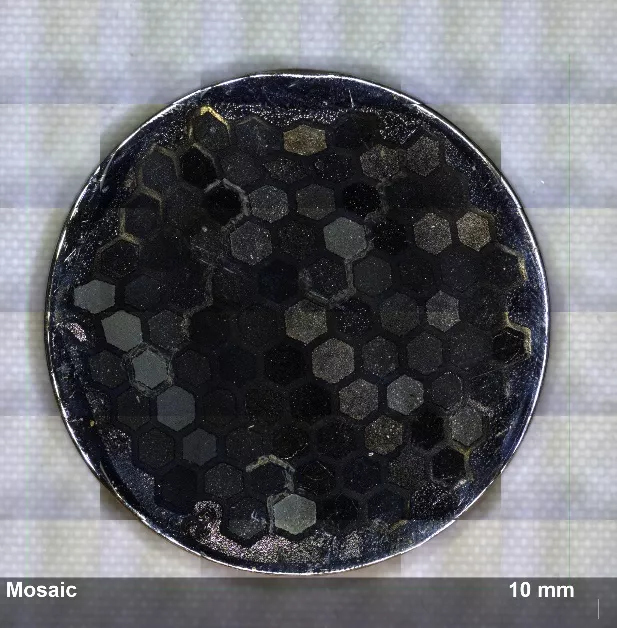

  • 块状材料领域的应用

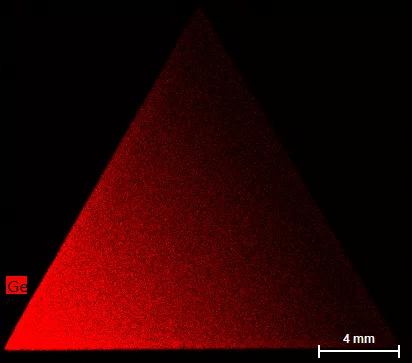

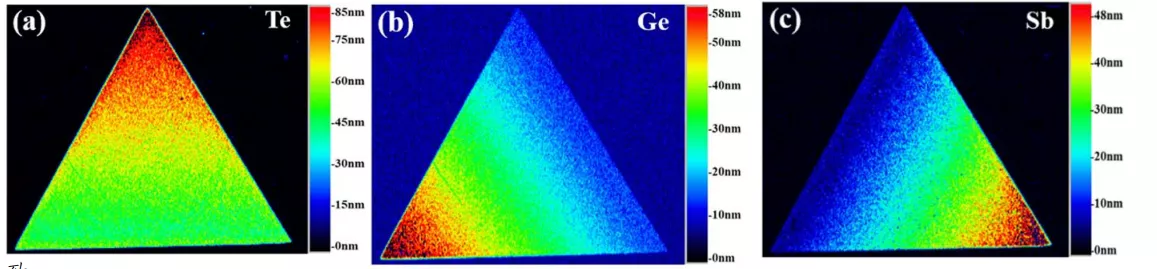

  • 薄膜材料

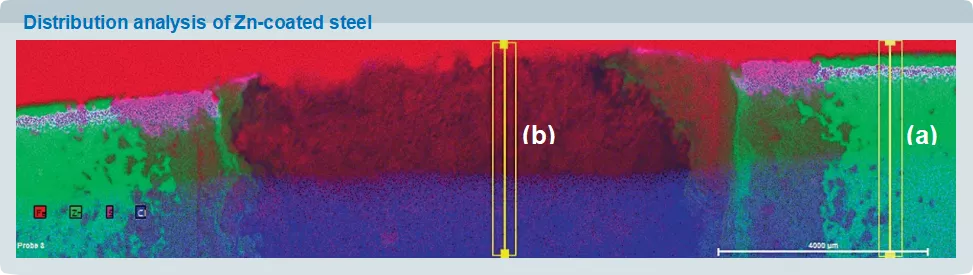

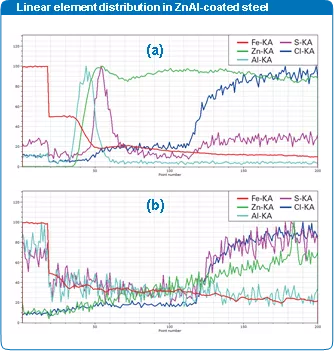

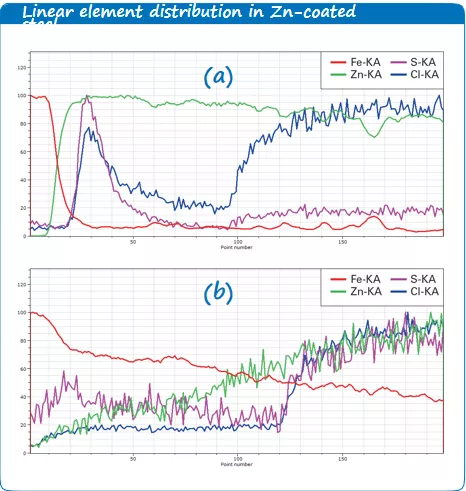

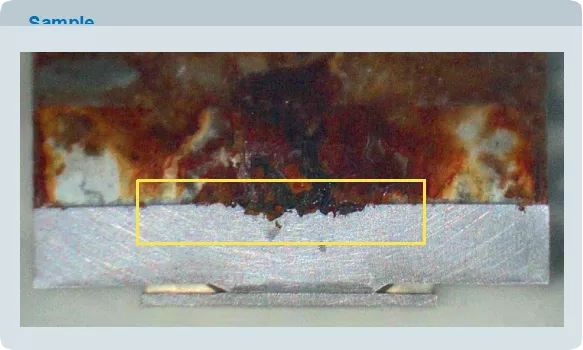

  • 低合金钢腐蚀过程研究
  • 不同金属的焊接处元素分析

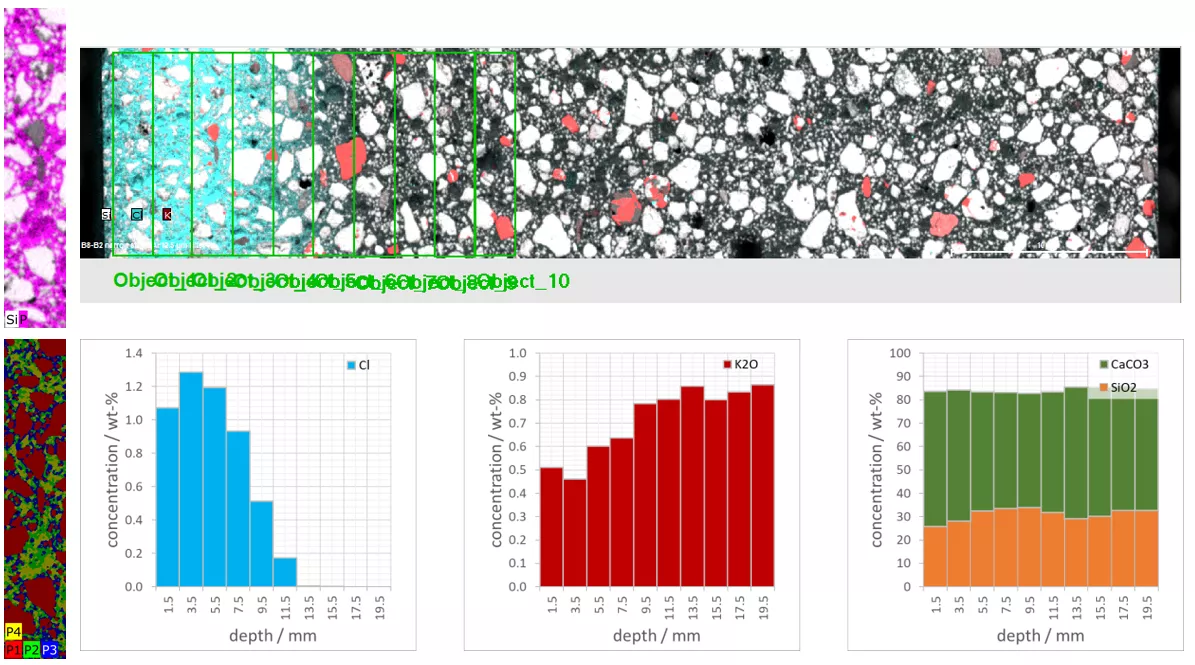

  • 混凝土中元素的半定量分析
  • 太阳能电池

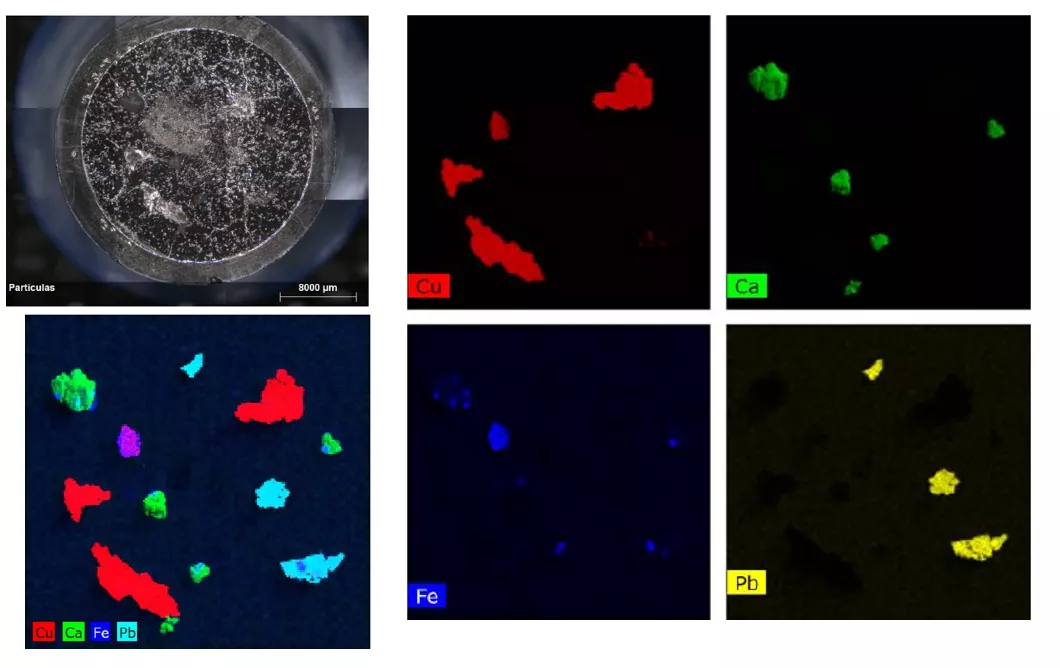

  • 发动机中的颗粒物

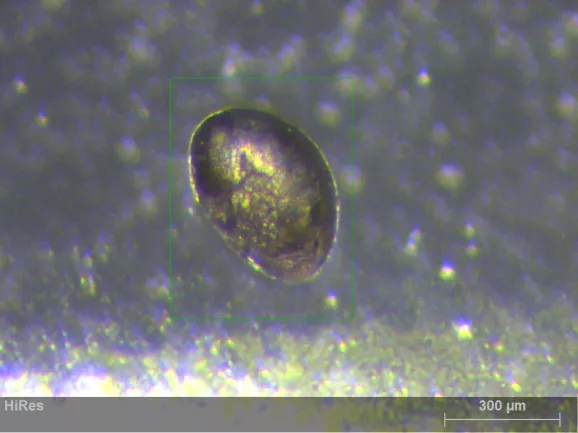

  • 微米级别的小样品

不同金属的焊接处元素分析


从Fe的分布图和定量结果中，可以很明显的看到焊接处两端的两个不同的Fe合金

焊接头本身含有较高的Ni和Cr，有些地方Mo还很高，并结合1，2，3，4不同区域的定量结果可以看出，前期已经做了一些焊接工作。

金属1的组成（~9wt%Cr和~1wt%Mo） 表明这是一种高温/高压钢 （astma335/p91）。金属2，根据其组成， 判断为典型的不锈钢（304型）。



使用Micro-XRF分析太阳能电池


太阳能电池越来越受欢迎，其效率主要取决于化学成分和物理结构。

最常见的电池的结构式CIGS，即Cu-In-Ga-Se或Cu-In-Ga-S。

电池的薄膜结构包括接触层和钝化层。

由于质量控制，需要对制造过程中进行检查，包括化学组成，厚度以及同质性。

由于缺乏适合的标样，所以检测过程都是无标检测，可以使用EDS来实现




扫描电镜的扫描结果表明，电池的镀层是均匀的，见Fig.4

两种设备的测试结果表明，Table2

1，两种方法的测试结果基本一致，电镜测试结果的准确性取决于放大倍数，XRF则只需要采集到镀层中的纯元素谱图即可

2，电镜：25个点，416秒；XRF：3个点取平均值，共180s
